냉동, 냉장창고 통합관리 제안서(PDF) 보기

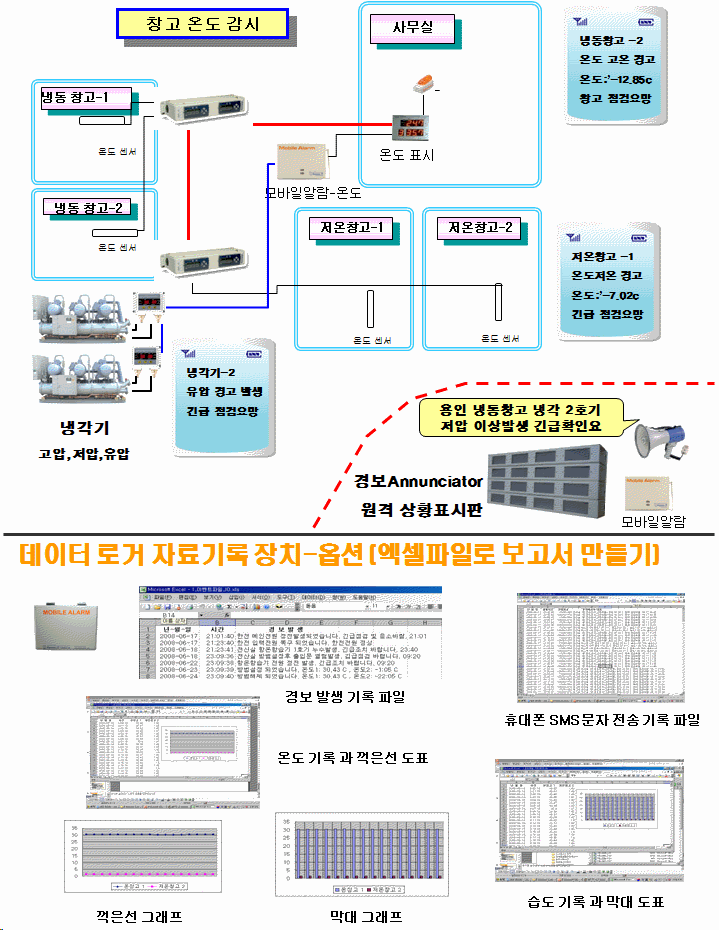

냉장설비를 통합관리하는 솔루션으로서 온도 , 정전 및 기계실의 운영설비에 장애가 발생되면 담당자 휴대폰 문자메시지로 경보 상황을 전송하고, 웹으로 상황을 파악하여 긴급조치를 취할 수 있습 솔루션 입니다.

통합관리 시스템은 온습도 및 설비 운영 상태를 기록 관리하여 이를 엑셀 파일로 저장하는 오피스 연동 기능과 일보/주보/월보고서 기능등 다양한 기능을 갖고 있습니다.






    표준 패키지 기능

    1. 화면구성 : 전체/상세 감시 화면(영상화면 포함가능)
    2. 기록기능 : 엑셀파일 저장
    3. 레포팅기능 : 일보/주보/월보, 엑셀 레포팅 워드 레포팅
    4. Listing 기능 : 검색 일시 및 시간으로 검색 리스트, 엑셀 리스트
    5. 경보 기능 : 휴대폰 문자 통보, 이메일 통보, 조명제어, IO제어.
    6. 웹 기능 :  웹 브라우저로 전체/상세 및 기록보기 화면

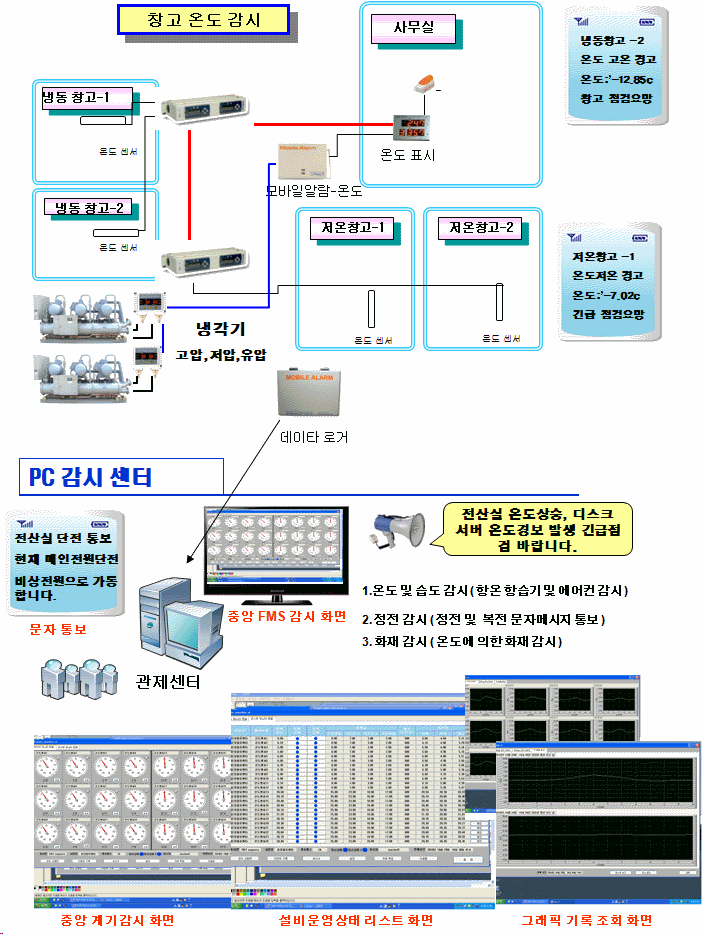

FMS 중앙관리시스템 상세감시 화면 - 웹 관리 지원

    1. 중앙 관리 시스템 과 웹 모니터링에서 동일한 화면으로 제공합니다.
    2. 냉동창고 실제 배치도면 이미지 위에 각종 센서를 배치해 드립니다.
    3. 각 설비의 상태 조회 및 경보는 휴대폰 문자 메시지로 보내드립니다.
    4. 선택옵션에 따라 에어컨 켜기/끄기 버튼, 누수감시 버튼,
    누수경보 출입문 열기 버튼, 출입문 상태 표시, 조명 켜기/끄기가 가능합니다.
    5. 조명제어 옵션은 야간에 카메라로 보기 위한 약한 조명 입니다.

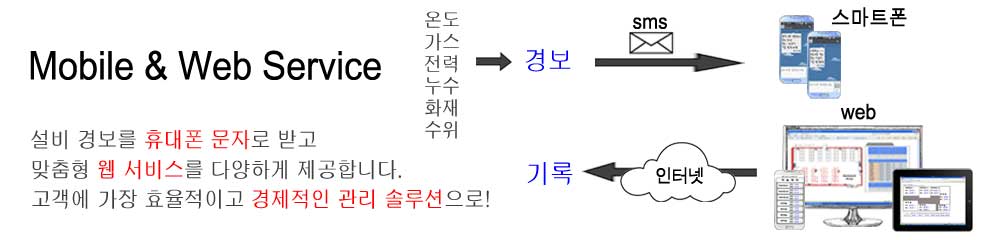

인터넷 설비관리는 옵션제품으로써
나중에 필요하실때 추가설치가 가능합니다.

중앙설비 관리-　1. 경보 휴대폰 문자통보, 자동통보
　　　　　　　　2. 중앙 관제, 기록, 레포팅 패키지
　　　　　　　　3. 웹 모니터링 패키지



디스플레이 장치 사양 (온습도 센터 장비)

타입

: 벽 부착형

제품크기

: 250mm × 200mm × 60mm

온습도 센서 사양

타입

: 벽 부착형

제품크기

: 60mm x 34mm x 8mm

주제어부 사양 (모바일 온습도 본체)

타입

: 벽 부착형

제품크기

: 270mm × 170mm × 50mm

감시센서채널

: 총 8개 (보호회로 내장)
　 - 입력 8채널, 전원 감시 채널&점검 채널

누수감지센서

: 최대 8개까지 연결 가능

출력접점

: 총 2개 (NO 또는 NC 선택가능)

인터넷 데이타 로거

타입

: 32비트 프로세서, 2 기가 바이트 플레쉬 용량
엑셀파일 형식저장, 10/100 넷트웍, FTP, Telnet 지원
온도/습도 기록주기 초단위설정, 파일기록주기 일/주/월/년

단전 감시 장치 사양

타입

: 벽 부착형

제품크기

: 60mm x 34mm x 8mm

단전감시입력

: 220V 50/60Hz AC 전압 감지 방식

누수감지 모듈

타입

: 벽 부착형

제품크기

: 100mm x 60mm x 25mm

보호회로

: 퓨즈 및 포토커플 회로절연

누수 감지 센서

타입

: 바 타입 / 케이블 타입 선택

제품크기

: 1~3m(Bar) / 200m (Cable)

보호회로

: 저항변화 측정방식

조명 제어 장치 사양

타입

: 표준 100 x 100 mm 2구 콘센트 선택

조명제어회로

: 4 회로 랫치 릴레이 방식 (Cable)

통신방식

: RS-485 통신 (멀티 접속 방식)
