모바일 알람 제안서(PDF) 보기



현장의 설비 이상을 담당자에게 곧바로 문자메시지 통보해줌으로써 가장 빨리 적절한 조치를  취할 수 있도록 해주는 설비관리(FMS) 시스템을 구축 할 수 있습니다.

바로 이것이  "내손안의 상황실" 입니다.

이미 구축된 고가의 자동화 설비를 바꿀 수 도 없고, 신규로 도압하자니 비용이 만만치 않다면  경제적인 가격으로 귀사의 설비와 쉽고 간단하게 연결하는

모바일 알람으로 저희가 도와드리겠습니다.



적용분야

        1. 설비이상 관리 ( SCADA 시스템 연계 통보 )
                (자동차,철강제철,LCD,반도체,석유화학,해양조선,발전설비,배관플렌트)

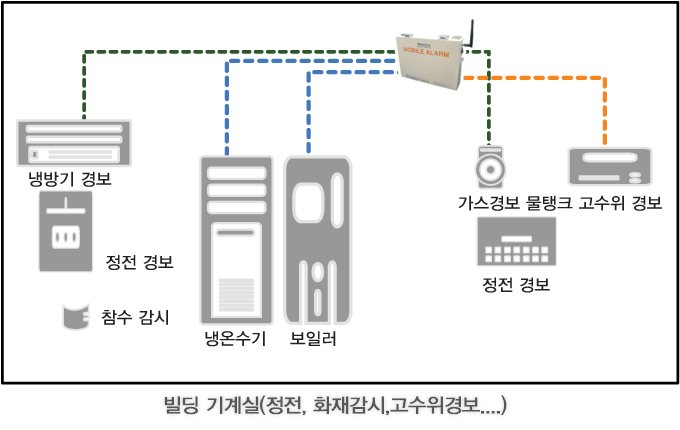

        2. 빌딩 관리 ( 정전, 화재, 고수위, 침수 ,연기 , 비상통보 )
                ( 빌딩 기계실, 전기실 설비 경보)

        3. 냉장 창고 관리 ( 온습도 , 정전, 침수, 화재, 연기, 방범 경보 )
                (자재창고,저온창고,냉동창고,소형냉장고,시료 저장고,숙성고..)

        4. 수처리 및 환경감시 ( 온습도 , 정전, 먼지, Co, Co2등 각종가스..)
                ( 수처리 업체, 농어촌 시설 , 축사 , 양식장 .. )

        5. 전산실 및 통신 시설 ( 온습도, 정전, 누수, 화재,연기, 에어컨원격제어 )
                ( 전산서버실 , 통신실, 통신중계시설, 무인국사, 교통설비 )

        6. 물류창고 및 현장사무소 ( 출입방범, 인체감지, 화재, 연기, 정전 )
                ( 물류 창고, 건설현장 자재창고 .. )

설치가 간단

: 입력접점 또는 설비상태 LED 감시

쉬운 사용

: 윈도의 하이퍼터미널로 설정

백업전원 내장

: 10 시간 이상의 자체 USP 내장 (정전감시)

다중 전송

: 최대 8명까지 문자메세지 전송

다양한 옵션

: 누수 감지, LED 감시, 출입통보, 온도/습도경보, 정전 감시


온도/습도 감시

: 온습도가 설정치를 초과했을때 문자메시지로 상황 통보(최대 9개 장착 가능)

출입 통보

: 출입문 개폐 여부를 문자메시지로 통보

누수 및 침수감시

: 누수 발생 장소 와 위치를 문자메세지로 통보

에어컨 원격제어

: 휴대폰으로 에어컨을 켜고/끈다. 온도 상승시 자동으로 켜기

설비 LED 감시

: 설비 상태 LED ON/OFF를 감시 통보

인터넷데이타로거

: 설비상태, 온습도, 휴대폰 통보등을 로그 기록하고, 인터넷으로 자료전송

조명 제어

: 휴대폰 및 인터넷으로 조명 켜기/끄기 (표준 2구 4회로)

웹 화상감시

: 인터넷 카메라를 통해 웹으로 현장감시

제품 특징

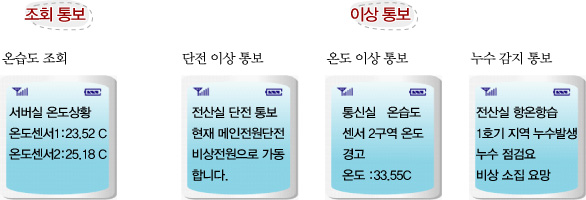

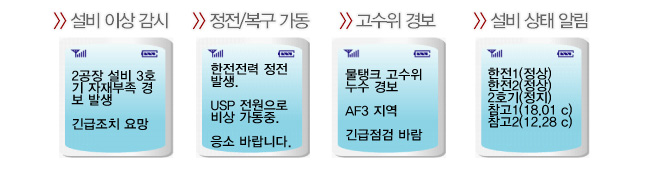

    1. 문자메시지 알림기능
           - 경보 문자메시지(동시통보 최대 8명)
           - 전화벨 울리기 지원 ( SMS + 전화벨 )

    2. 자동 상태 알림 (주기적통보)
              - 설비 상태 알림 통보

    3. 제어 기능(휴대폰 제어)
         - 릴레이 제어 x 2

    4. 다양한 옵션장치 및 지속적인 개발
         - 순간정전 감시센서
         - 에어컨 휴대폰 켜기/끄기
         - 누수,침수,온습도 센서
         - 인터넷 데이타 로거(엑셀 파일 저장)
         - 4회로 조명스위치(랫치 릴레이 사용)
         - 조명등 제어(휴대폰으로 제어)

제품 특징
  1. 설치가 간단하고 사용하기 쉽다
    센서 와 장비를 연결하기만 하면 바로 휴대폰 문자메시지로 감시할 수 있습니다.
  2. 저렴하고 안전한 CDMA 무선통신 사용
             무선으로 설치 장소에 구애받지 않으며, 별도의 저렴한 통신비 ( 최저 5000원200통무료/월 )
  3. 문자메시지 와 전화걸기
             문자메시지 수신 과 전화벨 울리기 통보로 설정하면 취침중에도 확실하게 관리 가능.
  4. 상태조회 및 자동 알림
              설비상태를 휴대폰으로 조회가 가능하며, 주기적으로 통보 받을 수도 있습니다.(휴일에 유용)
  5. 10시간 백업전원 내장
              외부전원이 차단되어도 일정시간 자체전원을 이용하여 기능 수행
  6. 지속적인 업그레이드 및 다양한 옵션센서 개발지원
              순간정전센서, 누수센서, 장비 LED 감시 센서, 원격제어, 조명제어, 온습도 센서 ...



자사제품(모바일 온습도)

타사제품(PC로 구성)

제품수명

임베디드 시스템 채용으로 제품의 수명이 길다.

PC를 사용하는 윈도시스템인 관계상 유지보수를 하지 않으면 수명이 짧다.

기　　능

꼭 필요한 기능만 지원. (단순 명확함)
인터넷 및 자료저장은 추가 옵션으로 지원

필요 없는 장황한 기능도 지원(무지 복잡함.)
부하가 많이 걸리는 PC용 서버 프로그램임

제품설치

설치가 간단하고(1일), 사용이 쉽다.

PC 와 계전 기기를 조합하여 설치작업 시간이 길며 (1주일),사용이 복잡하다

백업 전원

본체 와 센서의 비상운영을 위해 자체적으로
백업전원 내장 (6시간)

없음.
외부에 별도 UPS를 설치해야 한다.

모듈방식

자체 개발한 표준모듈 방식으로 전산실 확장시
모듈 추가하는 방식으로 업그레이드 가능

업그레이드는 가능하나, 전체적으로 프로그램을 수정 및 개발 해야 하므로 작업시간이 많이 필요

에어컨제어
(정전보상)

에어컨 구조를 변경치 않는, 적외선방식으로
에어컨을 자동제어 및 휴대폰 제어
(에어컨 고장 수리시 문제될 것 없음)

없음.
(공장의 대형냉방기 경우는 내부회로를 변경하는 방식을 채택-고가임)

문자알람
방　　식

문자 메시지 와 전화 걸기를 동시에 지원하여
장애 상황전달을 확실히함 (최대 8개소)

문자메시지 위주로 전화걸기는 별도의 음성통보기를 달아서 지원해야함 (4 개소)

제품가격

표준화 설계 와 자체개발 생산제품인 관계상
기능대비 경제적인 가격으로 제품 공급

PC 와 프로그램 위주의 제품으로 구성이 복잡하며, 계장 기기는 별도구매하므로 가격이 고가

기술지원

임베디드 제품으로 제품수명이 길며, 연구개발 기술진이 직접 현장에서 기술지원을 하고 있음.
유지보수 비용이 저렴( 10%/년 )

공장자동화 계장기기를 소프트웨어로 관리하는
시스템으로 기술지원이 주로 프로그램으로 한정됨. 제품가격에 따라 유지보수비가 고가



  1. 모바일알람-8(HSMA-8)
    감시센서채널 : 8 디지털 입력접점( 5~30V DC, 포토커플 절연 )


  2. 모바일알람-24 (HSMA-24 )
    감시센서채널 : 24 디지털 입력접점( 5~30V DC, 포토커플 절연 )

    주제 어부

    네트워크(전산망) 및 서버를 이용치 않는 방식을 사용
    외부전원이 차단되어도 자체전원을 이용해서 기능수행

    모바일 설정

    휴대폰을 이용해서 주제어부의 설정기능 및 원격제어기능

    출력 접점

    총 2개 ( NO, NC 선택가능 )

    감시센서채널

    메인장비 본체 단전 전원감시 1채널 제공

    통보가능회선

    이벤트 발생에 따른 최대 8 회선 통보

    무선모뎀

    CDMA 무선 모듈 내장(무선통신 서비스 개통방식)

    원격제어

    SMS 문자메시지 원격 제어
    DTMF 톤 주제어부 원격제어

    통보방식

    이원화된 통보방식( SMS 통보, 전화 걸기-벨 울림 )

    원격설정

    무선 원격 설정 제공

    백업전원

    2시간이상( 추가용량 밧데리 장착가능 )

    타입

    벽 부착형

    제품크기

    270mm x 170mm x 50mm



모바일 알람 + 온습도 + 정전센서 적용 분야 예시

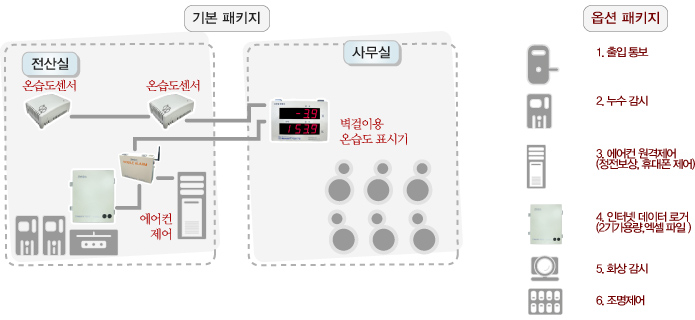

모바일 온습도 구성

    1.온도 및 습도 감시 ( 항온 항습기 및 에어컨 동작 감시 )

    2. 정전 감시 ( 메인전원 정전통보 , 복전 문자메시지 통보 )

    3. 화재 감시 ( 온도에 의한 화재 감시 )


동작 시나리오

    항온항습기 고장에 의한 온도상승 발생
    1. 온도 경보 문자 메시지 통보
    2.. 백업 에어컨 가동(삼성,LG,센추리...)

    조명제어(야간에 영상 감시)
    1. 휴대폰으로 조명등 켜기/끄기

    한전입력전원 정전 및 복전 발생
    1. 정전 및 복전 발생 문자메시지 통보
    2. 복전시 냉방용 에어컨 재가동

    무단출입 발생 ( 보안기능 가동시 )
    1. 서버실 출입문 열림 문자메시지 통보
    2. 보안 설정/해제 시 문자메시지 통보

    화재 발생 ( 온도 감지 방식 )
    1. 화재가능 경보 문자통보

    누수 발생( 누수 구역별 구분 통보)
    1. 누수발생 지역 상황 휴대폰 문자메시지 통보



인터넷 설비관리는 옵션제품으로써
나중에 필요하실때 추가설치가 가능합니다.

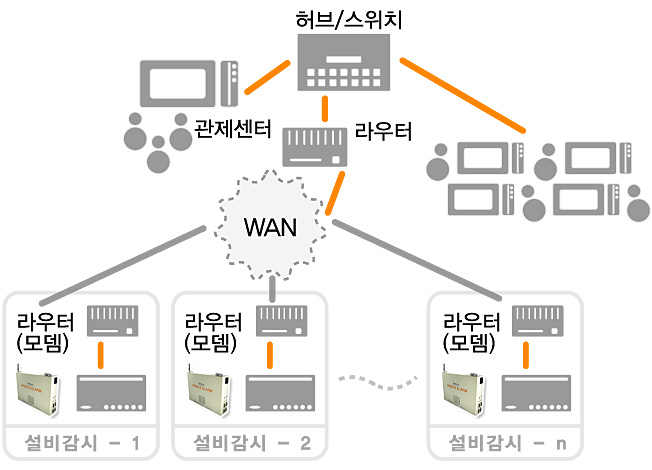

중앙설비 관리-　1. 경보 휴대폰 문자통보, 자동통보
　　　　　　　　2. 중앙 관제, 기록, 레포팅 패키지
　　　　　　　　3. 웹 모니터링 패키지


인터넷 설비관리는 옵션제품으로써
나중에 필요하실때 추가설치가 가능합니다.

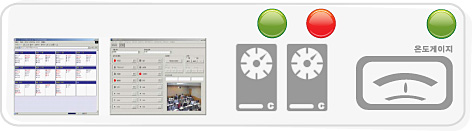

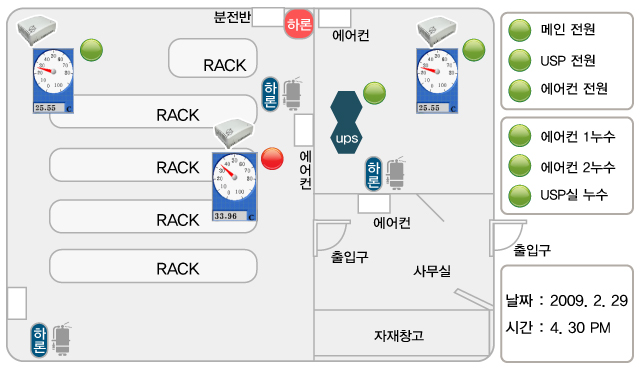

FMS 중앙관리시스템 상세감시 화면 - 웹 관리 지원

    1. 중앙 관리 시스템 과 웹 모니터링에서 동일한 화면으로 제공합니다.
    2. 전산실 실제 배치도면 이미지 위에 각종 센서를 배치해 드립니다.
    3. 각 설비의 상태 조회 및 경보는 휴대폰 문자 메시지로 보내드립니다.
    4. 선택옵션에 따라 에어컨 켜기/끄기 버튼, 누수감시 버튼,
    누수경보 출입문 열기 버튼, 출입문 상태 표시, 조명 켜기/끄기가 가능합니다.
    5. LED 조명옵션은 야간에 카메라로 보기 위한 약한 조명 입니다.
